●光缆密封垫圈自由选择，适合于直径小于25.4mm所有光缆。

公司的光纤产品已在广电，电力，电信，联通及系统集成工程，网络工程，监控工程，校园工程中得到广泛的应用并取得客户的一致**。

　

降低光纤熔接损耗的措施

一条线路上尽量采用同一批次的优质名^牌裸纤对于同一批次的光纤，其模场直径基本相同，光纤在某点断开后，两端间的模场直径可视为一致，因而在此断开点熔接可使模场直径对光纤熔接损耗的影响降到zui低程度。所以要求光缆生产厂家用同一批次的裸纤，按要求的光缆长度连续生产，在每盘上顺序编号并分清A、B端，不得跳号。敷设光缆时须按编号沿确定的路由顺序布放，并**前盘光缆的B端要和后一盘光缆的A端相连，从而**接续时能在断开点熔接，并使熔接损耗值达到zui小。光缆架设按要求进行在光缆敷设施工中，严禁光缆打小圈及折、扭曲，3km的光缆必须80人以上施工，4km必须100人以上施工，并配备 6～8部对讲机；另外“前走后跟，光缆上肩”的放缆方法，能够有效地防止打背扣的发生。牵引力不**过光缆允许的80％，瞬间zui大牵引力不**过100％，牵引力应加在光缆的加强件上。敷放光缆应严格按光缆施工要求，从而zui低限度地降低光缆施工中光纤受损伤的几率，避免光纤芯受损伤导致的熔接损耗增大。挑选经验丰富训练有素的光纤接续人员进行接续现在熔接大多是熔接机自动熔接，但接续人员的水平直接影响接续损耗的大小。接续人员应严格按照光纤熔接工艺流程图进行接续，并且熔接过程中应一边熔接一边用OTDR测试熔接点的接续损耗。不符合要求的应重新熔接，对熔接损耗值较大的点，反复熔接次数以3～4次为宜，多根光纤熔接损耗都较大时，可剪除一段光缆重新开缆熔接。

接续光缆应在整洁的环境中进行严禁在多尘及潮湿的环境中露天操作，光缆接续部位及工具、材料应保持清洁，不得让光纤接头受潮，准备切割的光纤必须清洁，不得有污物。切割后光纤不得在空气中暴露时间过长尤其是在多尘潮湿的环境中。

选用精度高的光纤端面切割器来制备光纤端面，光纤端面的好坏直接影响到熔接损耗大小，切割的光纤应为平整的镜面，无毛刺，无缺损。光纤端面的轴线倾角应小于1度，高精度的光纤端面切割器不但提高光纤切割的成功率，也可以提高光纤端面的质量。这对OTDR测试不着的熔接点（即OTDR测试盲点）和光纤维护及抢修尤为重要。

熔接机应正确使用，熔接机的功能就是把两根光纤熔接到一起，所以正确使用熔接机也是降低光纤接续损耗的重要措施。根据光纤类型正确合理地设置熔接参数、预放电电流、时间及主放电电流、主放电时间等，并且在使用中和使用后及时去除熔接机中的灰尘，特别是夹具、各镜面和ｖ型槽内的粉尘和光纤碎末的去除。每次使用前应使熔接机在熔接环境中放置至少十五分钟，特别是在放置与使用环境差别较大的地方（如冬天的室内与室外），根据当时的气压、温度、湿度等环境情况，重新设置熔接机的放电

电压及放电位置，以及使ｖ型槽驱动器复位等调整。
结构
光缆终端盒由外壳、内部构件、光纤接头保护件3部分组成。
1.外壳
　　外壳应能方便开启,便于安装;外壳应有用于将光缆金属构件高压防护接地的引出装置。
2. 内部构件。
　　内部构件应包括以下部分:
a. 支撑架:内部结构的主体,用于内部结构的支撑；
b. 集纤盘:用于有顺序地存放光纤接头(及其保护件)和余留光纤,可余留光纤的长度不小于1.6m，余留光纤盘放的曲率半径应不小于37.5mm。并有为重新接续提供容易识别纤号的标记和方便操作的空间；
c. 固定装置:用于光缆护套固定、光缆加强构件固定和配线尾纤固定。
3.光纤接头保护件
　　光纤接头的保护可采用热收缩保护管、护夹等。
材料性能
光缆终端盒所在零件采用的材料应具有防腐性能,如无防腐性能应作防腐处理；其物理、化学性能必须稳定；各种材料之间必须相容,并与光缆护套和配线尾纤护套相容。为防止腐蚀和其它电损害,这些材料还必须与其它设备中所常用的材料相容。
1. 光缆终端盒如采用工程塑料,其燃烧性能应符合GB/T5169.7中试验A，试验火焰施加持续时间为30s的要求。
2. 光纤接头增强保护件采用的材料及填充物的热熔温度应不小于120℃,热软化温度应不小于90℃，应能在一25℃~+40℃温度下使用。
3. 全部材料应无毒、无腐蚀,对人体健康和其它设备元副作用。
外观光缆终端盒应形状完整,无毛刺、无气泡、无龟裂和空洞、元翘曲、元杂质等缺陷。全部底色应均匀连续。外形美观施工方便接续附加衰耗小结构合理，可将光缆加强芯固定在终端盒内，具有与光缆金属外护套连的接地线引出的功能，同时适用带状光缆和普通光缆。设计*特，有19英寸机架上的终端盒,也有墙挂式的终端盒。
光学性能
2178-CL系列光缆接头盒都有双层密封设计，内层密封确保提供可靠的防水，防潮功能，外层密封使用了3M实验室开发的专有材质，以确保光缆接头盒不受白蚁的侵蚀。

光缆终端盒生产厂商：慈溪市中星通信设备厂!

光缆终端盒由外壳、内部构件、光纤接头保护件3部分组成。
1.外壳
外壳应能方便开启,便于安装;外壳应有用于将光缆金属构件高压防护接地的引出装置。
2. 内部构件。
内部构件应包括以下部分:
a. 支撑架:内部结构的主体,用于内部结构的支撑；
b. 集纤盘:用于有顺序地存放光纤接头(及其保护件)和余留光纤,可余留光纤的长度不小于1.6m，余留光纤盘放的曲率半径应不小于37.5mm。并有为重新接续提供容易识别纤号的标记和方便操作的空间；
c. 固定装置:用于光缆护套固定、光缆加强构件固定和配线尾纤固定。
3.光纤接头保护件
光纤接头的保护可采用热收缩保护管、护夹等。

材料性能

光缆终端盒所在零件采用的材料应具有防腐性能,如无防腐性能应作防腐处理；其物理、化学性能必须稳定；各种材料之间必须相容,并与光缆护套和配线尾纤护套相容。为防止腐蚀和其它电损害,这些材料还必须与其它设备中所常用的材料相容。
1. 光缆终端盒如采用工程塑料,其燃烧性能应符合GB/T5169.7中试验A，试验火焰施加持续时间为30s的要求。
2. 光纤接头增强保护件采用的材料及填充物的热熔温度应不小于120℃,热软化温度应不小于90℃，应能在一25℃~+40℃温度下使用。
3. 全部材料应无毒、无腐蚀,对人体健康和其它设备元副作用。
外观光缆终端盒应形状完整,无毛刺、无气泡、无龟裂和空洞、元翘曲、元杂质等缺陷。全部底色应均匀连续。外形美观施工方便接续附加衰耗小结构合理，可将光缆加强芯固定在终端盒内，具有与光缆金属外护套连的接地线引出的功能，同时适用带状光缆和普通光缆。设计*特，有19英寸机架上的终端盒,也有墙挂式的终端盒。

光学性能

光缆终端盒内的余留光纤盘绕在集纤盘内,在光缆终端盒安装操作后光纤及光纤接头应元附加衰减。
机械性能经下列各项试验后,光缆终端盒盒体及盒内各部分应元变化,必要时作光纤通光检查。
1．拉伸：光缆终端盒与一根光缆间应能承受不小于500N的轴向拉伸力，与任一根配线尾纤间能承受不小于5N的轴向拉伸力。
2．压扁：光缆终端盒盒体各面均应能承受不小于200N的垂直静压力。
3．扭转：光缆终端盒应能承受扭转角度

电气性能

1．绝缘电阻：光缆接头盒金属构件与光缆金属加强芯之间、光缆金属构件之间、光缆金属构件与地之间的绝缘电阻应不小于2*104MΩ[测试电压为500V（DC）]。
2．耐电压强度：光缆终端盒与光缆金属加强芯之间、光缆金属构件之间、光缆金属构件与地之间在15Kv直流电作用下1min，不击穿，无飞弧现象。

光学性能

光缆终端盒内的余留光纤盘绕在熔纤盘内，在光缆终端盒安装操作后光纤及光纤接头应无附加衰减。

24芯光缆终端盒编辑
本词条缺少信息栏，补充相关内容使词条更完整，还能快速升级，赶紧来编辑吧！

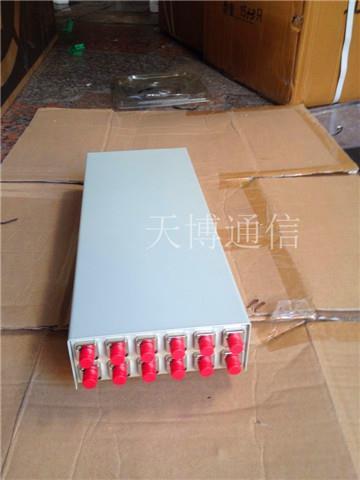

24芯光缆终端盒是光缆终端盒其中的一种，光缆终端盒简称OTB，是在光缆敷设的终端保护光缆和尾纤熔接的盒子，主要用于室内光缆的直通接续和分支接续及光缆终端的固定，起到尾纤盘储和保护接头的作用。
目录
1 产品分类
2 产品特点
3 工作环境
4 使用说明
5 安装要求
产品分类编辑
1.按外壳材料分类，可分为ABS塑料外壳和金属外壳。
　　2. 按光缆连接方式，可分为直通型和分歧型。
　　3.按是否可以装配适配器分类，可以分为可装配适配器型和不可装配适配器型。
产品特点编辑
1.重量轻、强度高，环氧静电喷塑，外形美观，使用方便。
　　2.熔接盘采用叠加式结构，配置灵活，可取下到工作台上熔接，操作维护方便快捷
　　3.内配光缆固定装置、熔接盘和过线夹，并有可靠的接地装置。具有光缆固定，熔接功能，起熔接光缆的作用，用于实现尾纤和光缆的连接
工作环境编辑
工作温度：-25℃～+40℃；相对湿度：≤85%(+30℃时)；
　　储存温度:一25℃～+55℃；大气压力：70kPa～106kPa。
使用说明编辑
1.拧开上面的螺丝，打开上盖
　　2.预留出要熔接的光缆，将光缆内的钢丝固定在前端的支架上，并将光缆固定在进缆口
　　3.将预留出来的光缆剥开跟尾纤用光纤热缩管熔接在一起，固定在熔纤盘里。
　　4.盖上上盖，拧上螺丝
安装要求编辑
1、信息模块、多用户光缆终端盒、集合点配线模块安装位置、安装方式和高度应符合设计要求。
　　2、安装在活动地板内或地面上时，应固定在接线盒内，信息面板采用直立和水平等形式，接线盒盖可开启，并应具有防水、防尘、抗压功能，接线盒盖面应与地面齐平。
　　3、光缆终端盒底盒同时安装信息模块和电源插座时，间距及采取的防护措施应符合设计要求。
　　4、光缆终端盒底座的固定方法应以现场施工的具体条件来定，可用膨胀螺钉、射钉等方法安装，信息模块明装底盒的固定方法根据施工现场条件而定。
　　5、固定螺丝需拧紧不应产生松动现象。底座、信息模块与面板的安装应牢固稳定，无松动现象，面板应保持在一个水平面上做到美观整齐。
　　6、安装在墙上的光缆终端盒，其位置宜高出地面300mm左右。在房间地面采用活动地板时。光缆终端盒应离活动地板表面300mm。
　　7、各种插座面板应有标识以颜色、图形、文字表示所接终端设备业务类型。
　　8、工作区内终接光缆的光纤连接器件及适配器安装底盒应具有足够的空间并应符合设计要求
三进三出12芯24芯48芯72芯野外光缆接头盒光纤熔接包宏脉供应商直通三进三出12芯24芯36芯48芯72芯96芯光缆接头盒卧式光纤熔接包
●可容纳3个2524SR接续盘，建议容量48芯。
光学性能
光缆终端盒内的余留光纤盘绕在集纤盘内,在光缆终端盒安装操作后光纤及光纤接头应元附加衰减。
机械性能经下列各项试验后,光缆终端盒盒体及盒内各部分应元变化,必要时作光纤通光检查。
1．拉伸：光缆终端盒与一根光缆间应能承受不小于500N的轴向拉伸力，与任一根配线尾纤间能承受不小于5N的轴向拉伸力。
　　2．压扁：光缆终端盒盒体各面均应能承受不小于200N的垂直静压力。
　　3．扭转：光缆终端盒应能承受扭转角度
电气性能
1．绝缘电阻：光缆接头盒金属构件与光缆金属加强芯之间、光缆金属构件之间、光缆金属构件与地之间的绝缘电阻应不小于2*104MΩ[测试电压为500V（DC）]。
　　2．耐电压强度：光缆终端盒与光缆金属加强芯之间、光缆金属构件之间、光缆金属构件与地之间在15Kv直流电作用下1min，不击穿，无飞弧现象。
光学性能
光缆终端盒内的余留光纤盘绕在熔纤盘内，在光缆终端盒安装操作后光纤及光纤接头应无附加衰减。
规格型号
2进8出 ST-SC-FC
　　4进12出 ST-SC-FC
　　4进24出 ST-SC-FC
　　6进48出 ST-SC-FC [1]
作用编辑

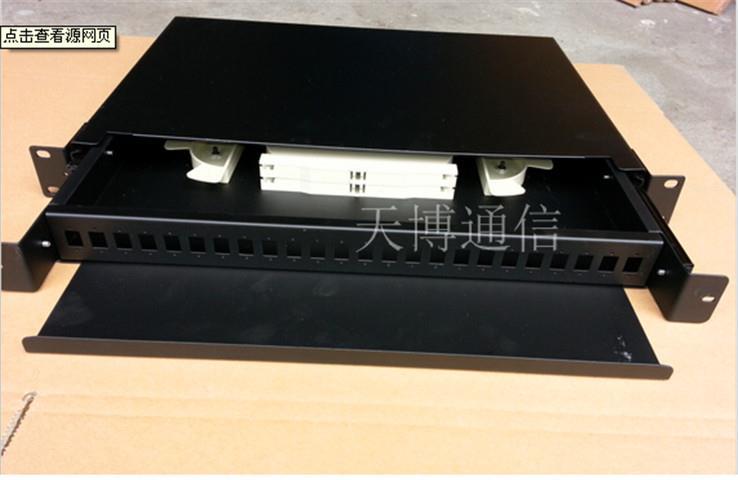

接头盒的作用就是将两段光缆连接起来。终端盒是光缆的端头接入的地方，然后通过光跳线接入光交换机。因此，终端盒通常是安装在19英寸机架上的，可以容纳光缆端头的数量比较多。终端盒就是将光缆跟尾纤连接起来起保护作用的。实际工作中终端盒可以作室内接头盒用，但是很少将接头盒当终端盒用。用途不一样,1、交接箱可分为光缆交接箱和电缆交接箱.它们的作用都是用在用户前端配线用的。2、接续盒一般指的是光缆接续盒,也叫光缆接头盒.有些地方,尤其是广电系统又叫光接续包，它的作用是保护光缆接头不受到外界的损害。配线架也分为光缆配线架和电缆配线架，作用也像交接箱一样，但它是用于运营商的机房内。
